Origin 2019 - X-Skala auf der Grafik lässt sich nicht mit mehr Hilfsstrichen formatieren

  • Erstellt am 8.10.2018
  • Überarbeitet am 2.11.2018
  • Software: Origin 2019, 2018b

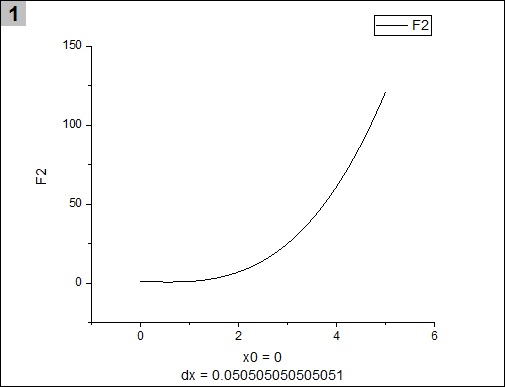

Ich will die X-Skala der hier zu sehenden Grafik mit mehr Hilfsstrichen formatieren.

2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_01

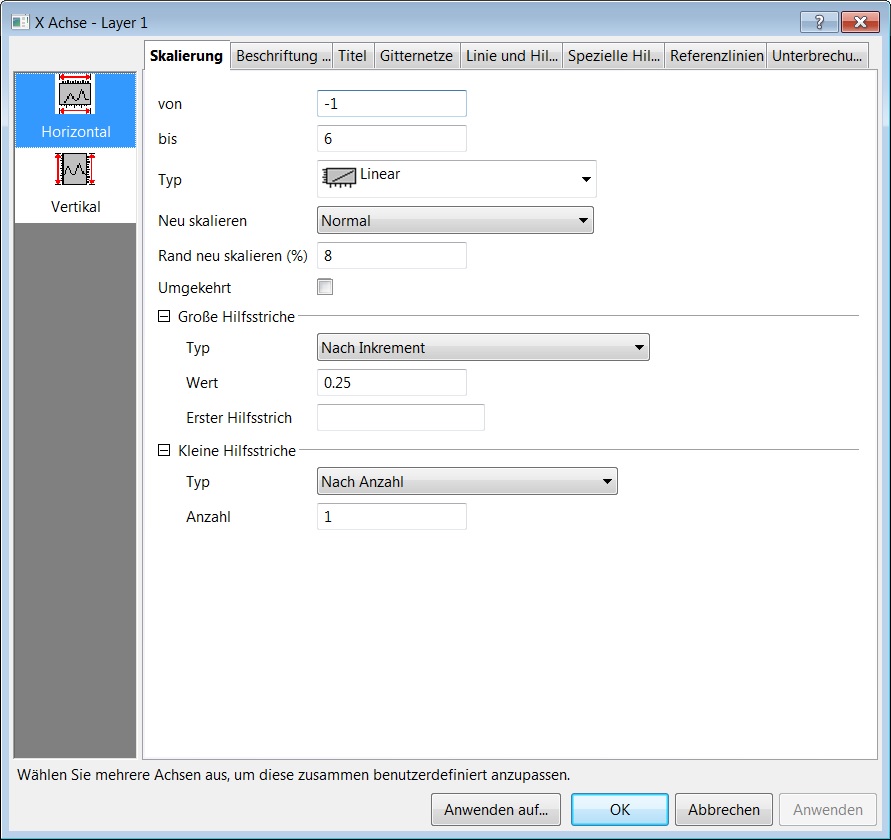

Eine einfache Umformatierung kann ich nicht tun.

2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_02

Warum ist das so und wie kann ich die Grafik dennoch mit mehr Hilfsstrichen formatieren?

Erläuterung

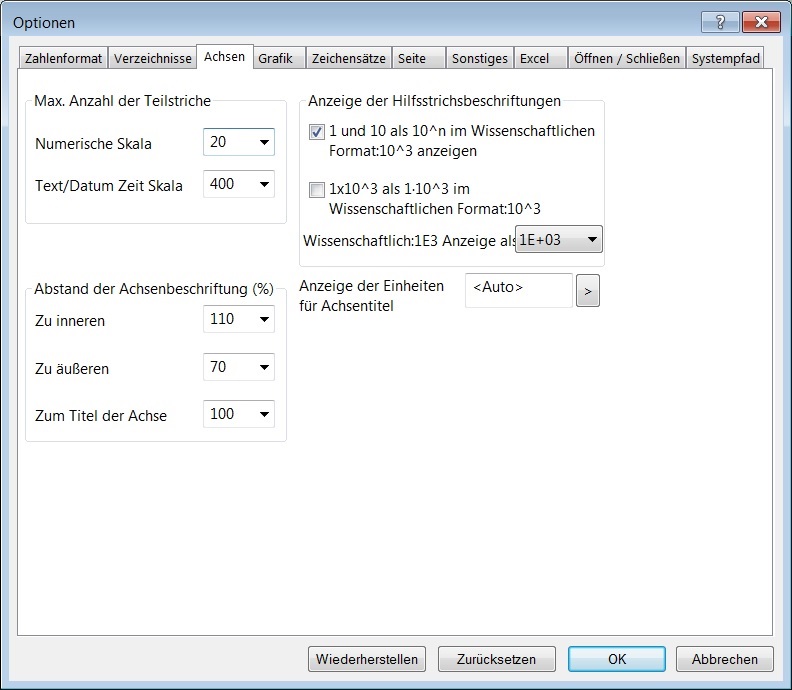

Wenn die oben geschilderte Situation auftritt, bitte überprüfen Sie die im Tab Achsen des Dialogfelds Hilfsmittel: Optionen für die Max. Anzahl der Teilstriche der Numerischen Skala verwendete Einstellung.

2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_03

Sie könnten diese Zahl entsprechend heraufsetzen, damit Sie die X-Skala mit mehr Hilfsstrichen formatieren können. Falls Sie das nicht wollen, etwa weil diese Einstellung in vielen anderen Fällen sinnvoll ist, könnten Sie für diese spezielle Grafik gewünschte Formatierung der X-Skala auch auf folgende Weise setzen:

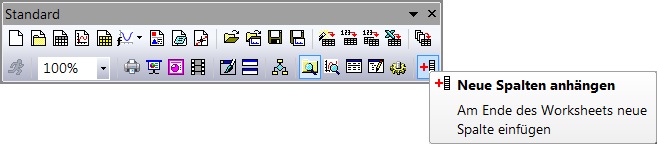

  1. Bitte fügen Sie eine neue Spalte im Arbeitsblatt mit den Daten hinzu.

    2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_04

    Siehe hierzu auch: Symbolleiste Standard

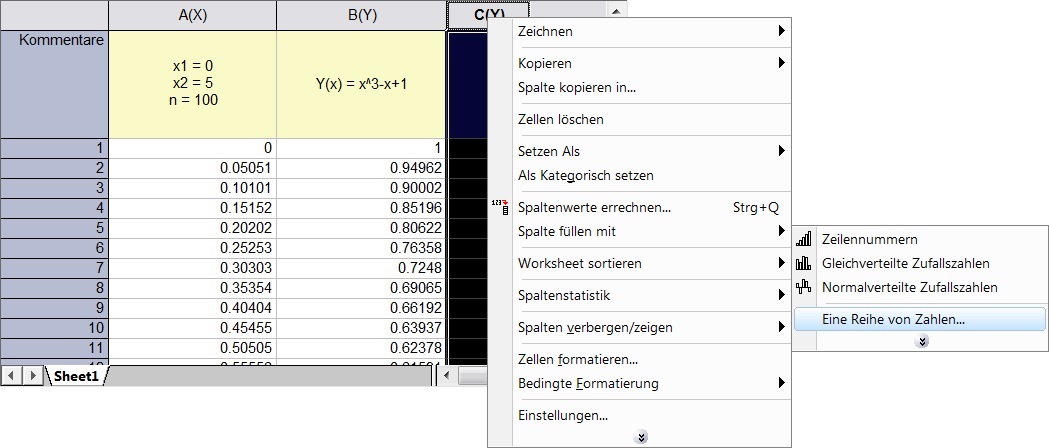

  2. Markieren Sie diese Spalte und öffnen Sie das Kontextmenü per Rechtsklick. Wählen Sie Spalte füllen mit: Eine Reihe von Zahlen.

    2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_05

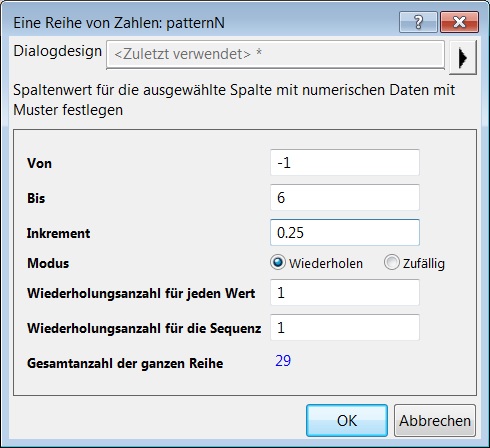

  3. Setzen Sie den Start- (Von) und Endwert (Bis) sowie das Inkrement im Dialog Eine Reihe von Zahlen: patterN.

    2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_06

  4. Machen Sie einen Doppelklick auf die X-Skala, um das Dialogfeld X Achse - Layer 1 zu öffnen. Navigieren Sie zum Tab Skalierung. Setzen Sie Nach benutzerdefinierten Positionen als Typ unter Große Hilfsstriche. Wählen Sie in der Dropdownliste Position die in Schritt (3) erzeugte Spalte aus.

    2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_07

  5. Klick auf den Button Anwenden.

Hinweis

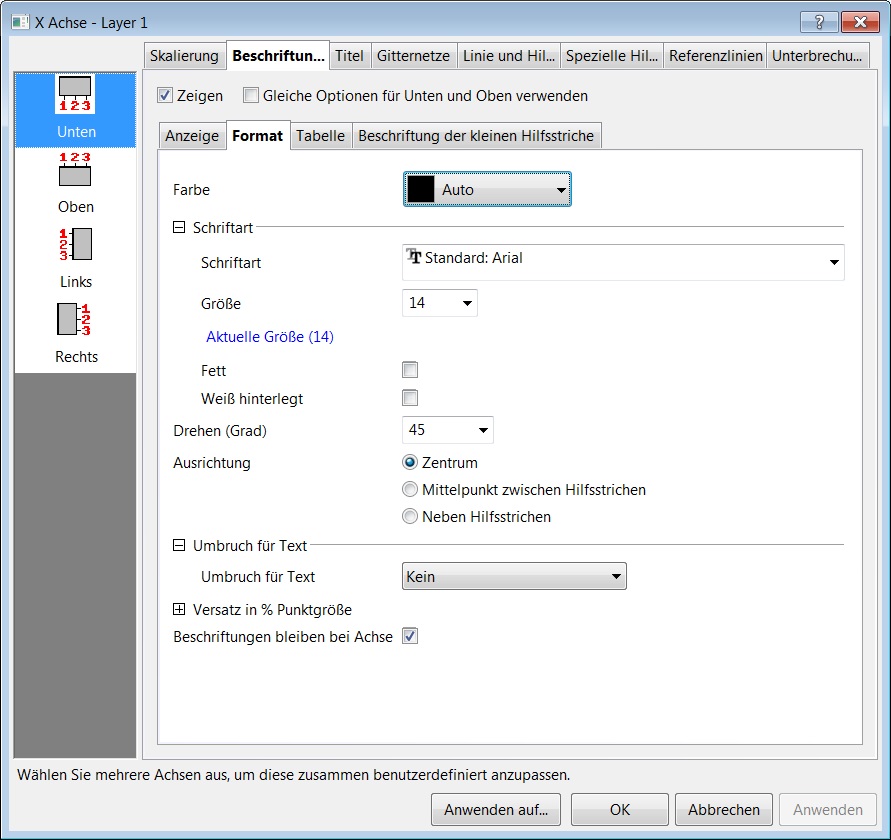

Sie können auch die Beschriftungen anpassen, beispielsweise durch Drehen und Verkleinern der Schrift, um Überlappungen zu vermeiden.

2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_08

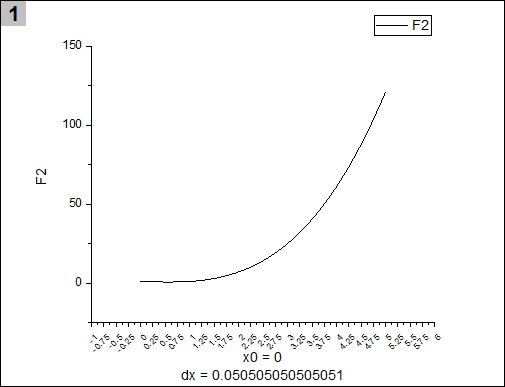

Ergebnis

2019_x-skala-auf-der-grafik-laesst-sich-nicht-mit-mehr-hilfsstrichen-formatieren_09
