Objekte in Origin-Grafiken in den Vorder- oder Hintergrund schieben
Zusammenfassung
In Origin kann die Zeichenreihenfolge von Grafikobjekten im Verhältnis zu Diagrammen über das Kontextmenü des Grafikobjekts gesteuert werden. Ein Grafikobjekt wird mit der Option „In den Hintergrund der Daten schieben“ hinter die Daten verschoben. Die Darstellungsreihenfolge mehrerer Grafikobjekte lässt sich ebenso über das Kontextmenü steuern.

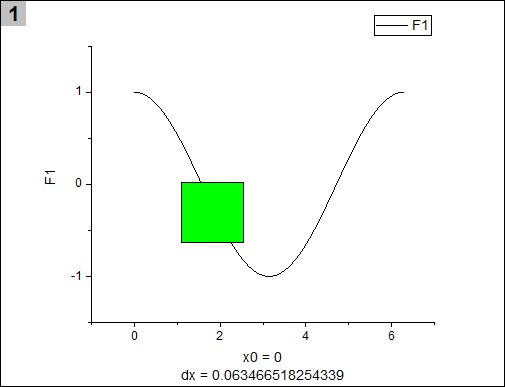

Werden einem Origin-Diagramm Objekte wie grafische Formen oder Textfelder hinzugefügt, liegen diese standardmäßig im Vordergrund. Zur besseren Übersicht lassen sich diese Grafikobjekte hinter die Datenplots verschieben.
- Das Objekt in der Grafik mit einem Linksklick auswählen.
- Mit der rechten Maustaste auf das Objekt klicken, um das Kontextmenü zu öffnen.

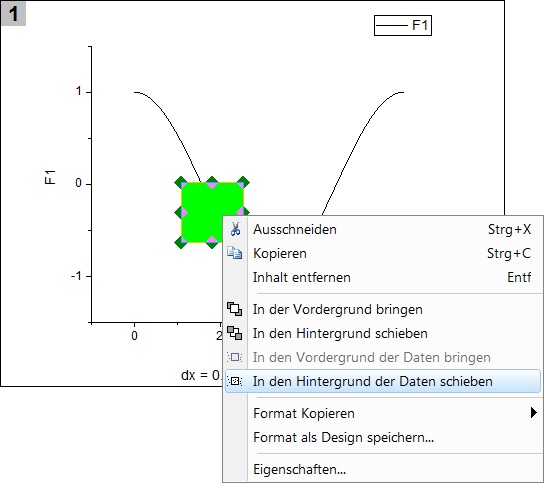

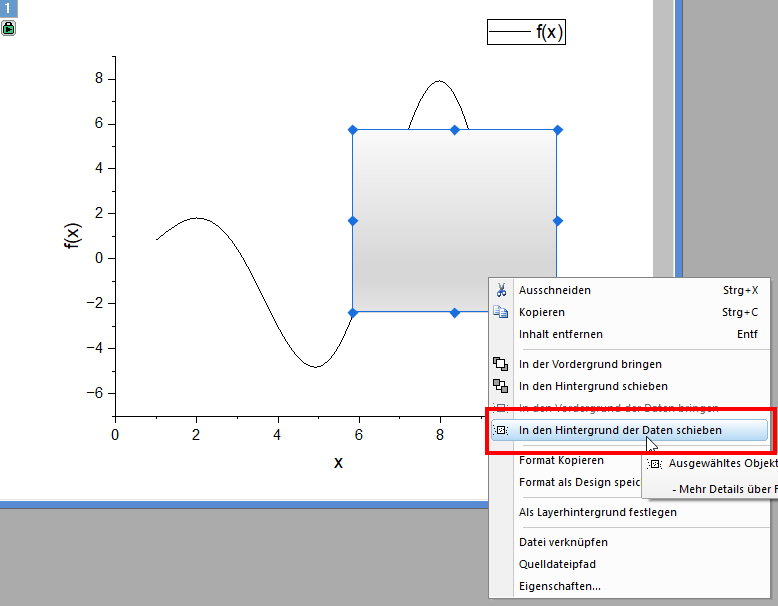

- Im Kontextmenü den Befehl „In den Hintergrund der Daten schieben“ auswählen.
Zeichenreihenfolge mehrerer Grafikobjekte ändern

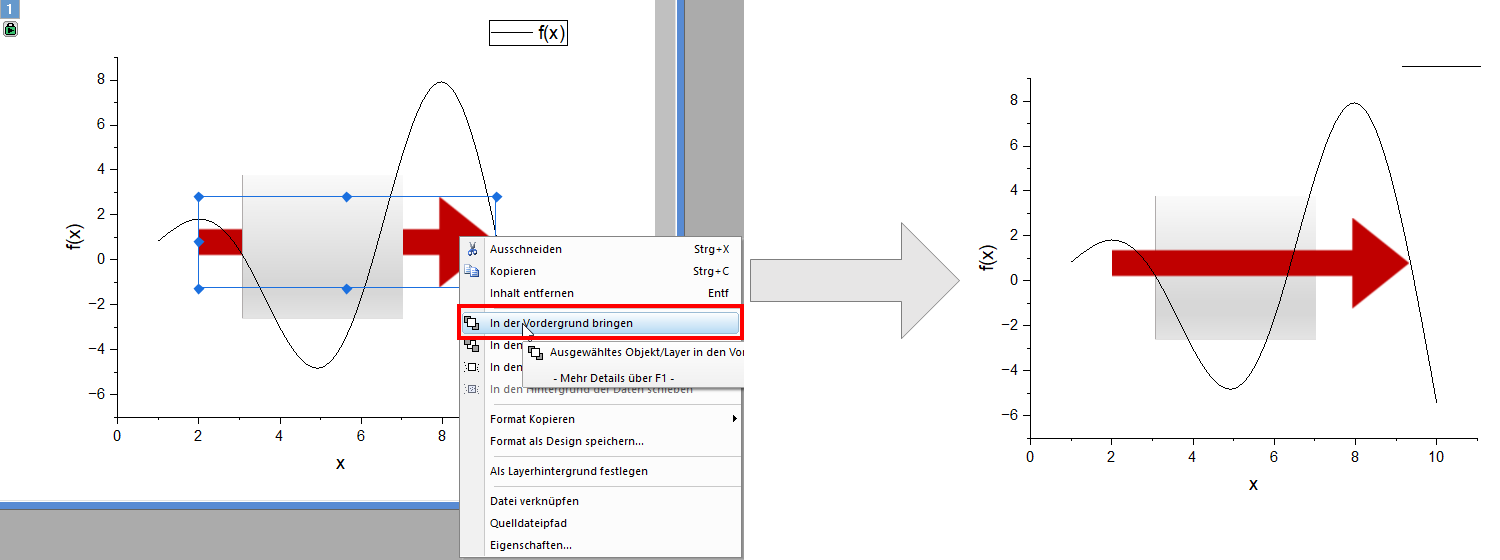

Hat man mehrere Grafikobjekte und möchte die Reihenfolge der Grafikobjekte untereinander ändern, kann dies auf mit den Befehlen des Kontextmenüs „In den Vordergrund bringen“ bzw. „In den Hintergrund schieben“ gesteuert werden.
Weiterführende Informationen
Für die Erstellung normgerechter Grafiken ist neben der Objekthierarchie häufig auch die Achsenbeschriftung nach DIN 461 relevant.
Anleitung: Achsbeschriftungen nach DIN 461 in Origin erstellen
