Minitab 22 - Faktorieller Versuchsplan - Berechnung des R-Qd (Prog)

  • Überarbeitet am 12.4.2024
  • Software1 : Minitab 22, 21, 20, 19, 18, 17, 16

In diesem Artikel vollziehen wir die Berechnung des prognostizierten R-Qd-Wertes unter Verwendung der Formeln auf der Seite

Methoden und Formeln für Statistiken für die Güte der Anpassung in Faktoriellen Versuchsplan analysieren hinterlegt

an einem faktoriellen Versuchsplan nach.

Erläuterung

Der Versuchsplan, den Sie sich auch im Download-Bereich dieses Artikels herunterladen können sieht folgendermaßen aus.

C1 C2 C3 C4 C5-T C6 C7
  StdRfolge Durchlaufreihenfolge Zentralpunkt Blöcke A B Ergebnis
1 5 1 0 1 Tief  0 7,5292
2 2 2 1 1 Hoch  -1 11,1151
3 6 3 0 1 Hoch  0 8,3440
4 1 4 1 1 Tief  -1 11,9081
5 3 5 1 1 Tief  1 10,9183
6 4 6 1 1 Hoch  1 11,7622

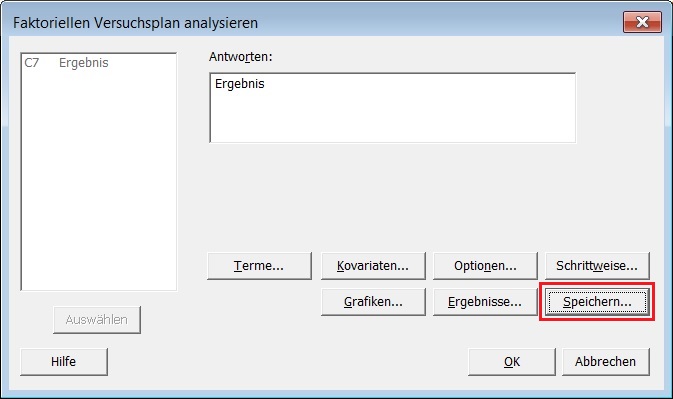

Zur Vorbereitung benötigen wir die Residuen und die Versuchsplanmatrix. Diese können wir direkt über die Analyse speichern (Statistik: Versuchsplanung (DOE): Faktoriell: Faktoriellen Versuchsplan analysieren).

Berechnung_des_R-QD_Prog_01

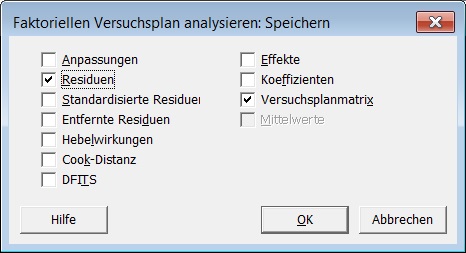

Bitte klicken Sie auf den Button Speichern.

Berechnung_des_R-QD_Prog_02

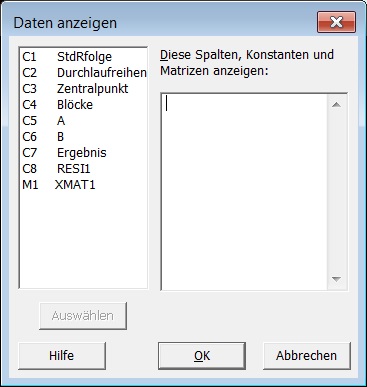

Das Arbeitsblatt enthält jetzt eine weitere Spalte RESI1. Die Matrix XMAT1, die ebenfalls bei der Analyse erstellt worden ist, ist im Arbeitsblatt nicht sichtbar. Sie können Sie sich aber zum Beispiel über den Befehl Daten: Daten anzeigen im Sessionfenster anzeigen lassen.

Berechnung_des_R-QD_Prog_03

Um die Diagonalwerte der Matrix X(XTX)-1XT zu berechnen, könnten Sie die Funktionen im Menü Berechnen: Matrizen verwenden.

Berechnung_des_R-QD_Prog_04

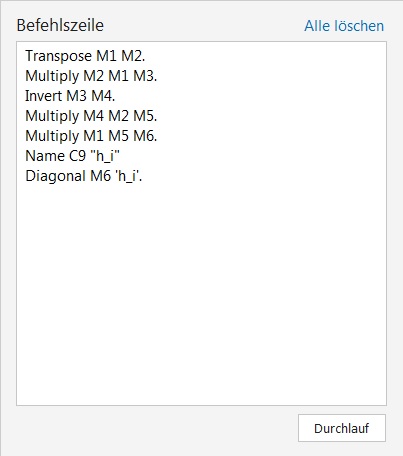

Alternativ könnten Sie die dahinterliegenden Sessionbefehle über das Feld Befehlszeile auf der rechten Seite des Minitab-Projekts ausführen:2

Berechnung_des_R-QD_Prog_05

Hier ist ein kurzer Zwischenstand:

C1 C2 C3 C4 C5-T C6 C7 C8 C9
  StdRfolge Durchlaufreihenfolge Zentralpunkt Blöcke A B Ergebnis RESI1 h_i
1 5 1 0 1 Tief  0 7,5292 -0,263107 0,666667
2 2 2 1 1 Hoch  -1 11,1151 -0,131554 0,916667
3 6 3 0 1 Hoch  0 8,3440 0,263107 0,666667
4 1 4 1 1 Tief  -1 11,9081 0,131554 0,916667
5 3 5 1 1 Tief  1 10,9183 0,131554 0,916667
6 4 6 1 1 Hoch  1 11,7622 -0,131554 0,916667

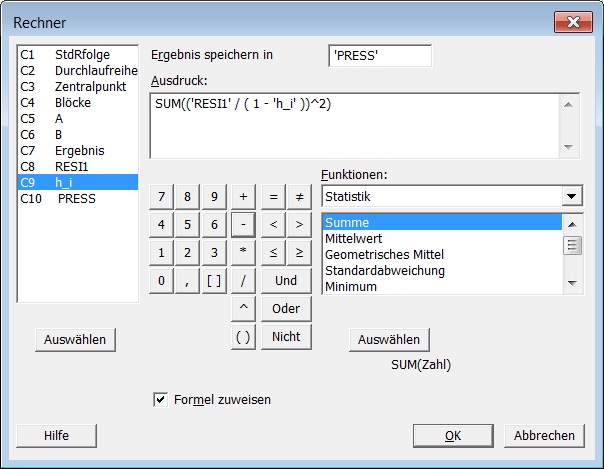

Für die letzten Schritte benötigen wir den Minitab-Rechner (Berechnen: Rechner). Als erstes berechnen wir den PRESS-Wert.

Berechnung_des_R-QD_Prog_06

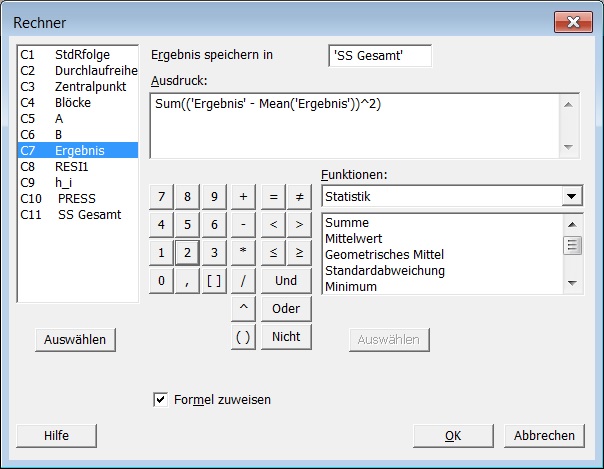

Außerdem benötigen wir die Summe der Quadrate SS Gesamt.

Berechnung_des_R-QD_Prog_07

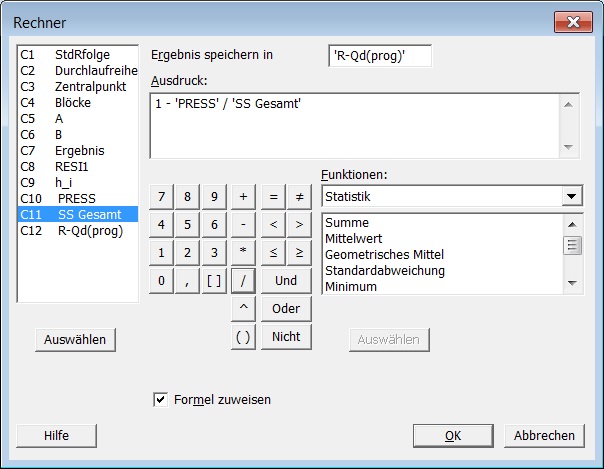

Daraus können wir schließlich den R-Qd(Prog)-Wert berechnen:

Berechnung_des_R-QD_Prog_08

Als Ergebnis erhalten wir damit:

C1 C2 C3 C4 C5-T C6 C7 C8 C9 C10 C11 C12
  StdRfolge Durchlaufreihenfolge Zentralpunkt Blöcke A B Ergebnis RESI1 h_i PRESS SS Gesamt R-Qd(prog)
1 5 1 0 1 Tief  0 7,5292 -0,263107 0,666667 11,2145 17,2656 0,350471
2 2 2 1 1 Hoch  -1 11,1151 -0,131554 0,916667
3 6 3 0 1 Hoch  0 8,3440 0,263107 0,666667
4 1 4 1 1 Tief  -1 11,9081 0,131554 0,916667
5 3 5 1 1 Tief  1 10,9183 0,131554 0,916667
6 4 6 1 1 Hoch  1 11,7622 -0,131554 0,916667

Zum Vergleich ist hier nochmal die Zusammenfassung des Modells aus dem Sessionfenster aufgeführt.

Zusammenfassung des Modells

S

R-Qd

R-Qd(kor)

R-Qd(prog)

0,455715

98,80%

93,99%

35,05%



Anmerkungen

  • PRESS ist eine Abkürzung für PRediction Error Sum of Squares, auf deutsch: Summe der quadrierten Prognosefehler. Der R-Qd(prog)-Wert ist umso größer, je kleiner der PRESS-Wert ist. Informationen zum PRESS-Wert finden Sie hier.
  • Der PRESS-Wert kann in einigen Fällen größer als der SS Gesamt-Wert sein. Der R-Qd(prog)-Wert würde dann negativ werden. In solchen Fällen rundet Minitab den Wert auf 0,00% auf.

Question?

This email address is being protected from spambots. You need JavaScript enabled to view it., wenn Sie eine Frage zu diesem Artikel haben.

Download

1Wenn Sie Minitab 18, 17 oder 16 einsetzen, bitte beachten Sie die Hinweise in den Fußnoten.

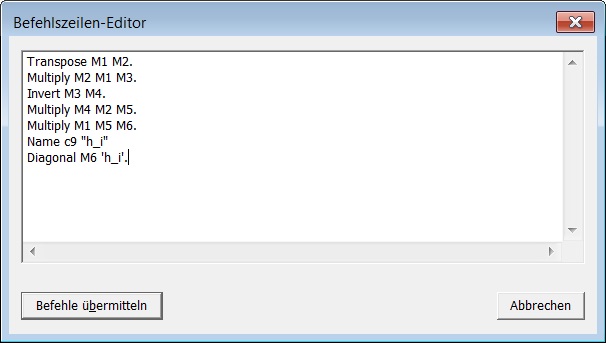

2In Minitab 18, 17 und 16 können Sie die Befehle mit dem Befehlszeileneditor übermitteln (Bearbeiten: Befehlszeileneditor oder Strg+L):
