Einheiten in Achsbeschriftungen nach DIN 461 korrekt erstellen
Zusammenfassung
Die Achsenbeschriftung für Einheiten nach DIN 461 verlangt die Trennung von physikalischer Größe und Einheit durch einen Schrägstrich (z. B. Zeit / s). In Origin lässt sich dies über Platzhalter wie %(?X,@LL) / %(?X,@LU) oder automatisiert per ADDITIVE-Designvorlage umsetzen.

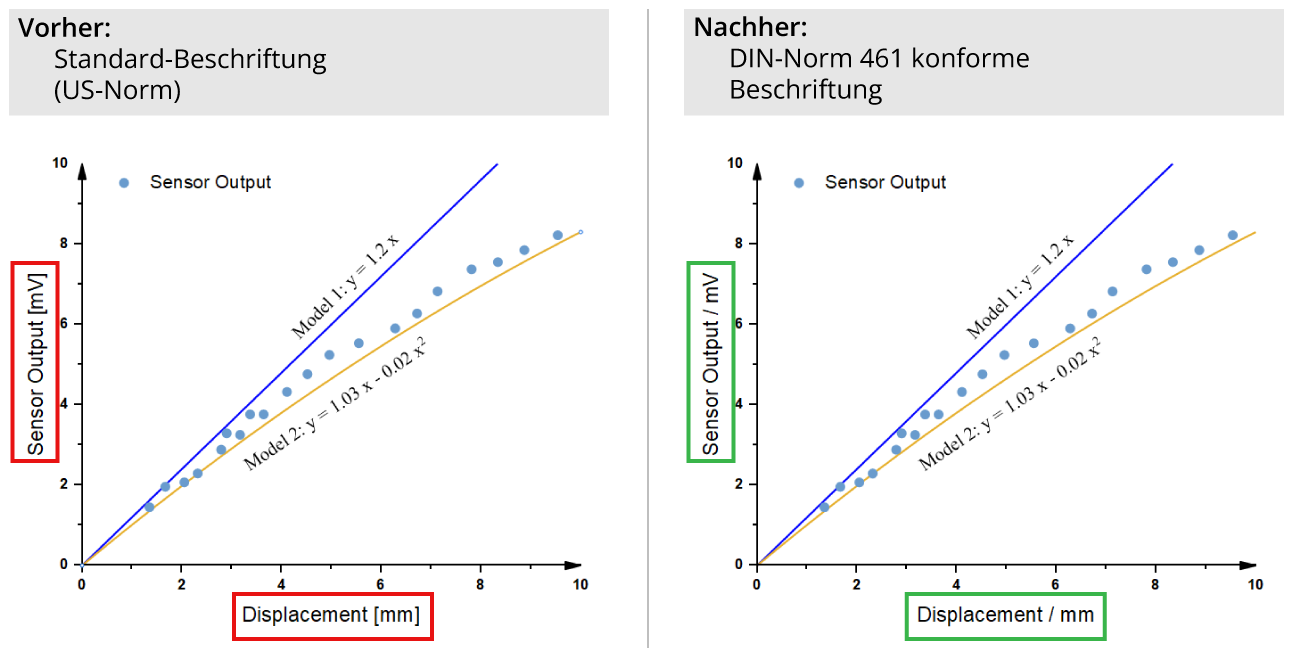

Die Standardeinstellung für die Achsbeschriftung in Origin zeigt Einheiten üblicherweise in eckigen Klammern an, z. B. t[s]. Für Berichte und Publikationen nach der DIN-Norm 461 ist jedoch die Trennung von Größe und Einheit durch einen Schrägstrich erforderlich:
Beispiel: t / s oder v / (m / s)
Manuelle Anpassung der Achsbeschriftung
- Klicken Sie mit der rechten Maustaste auf die zu ändernde Achsbeschriftung im Diagramm.
- Wählen Sie im Kontextmenü den Eintrag „Einstellungen“ aus.

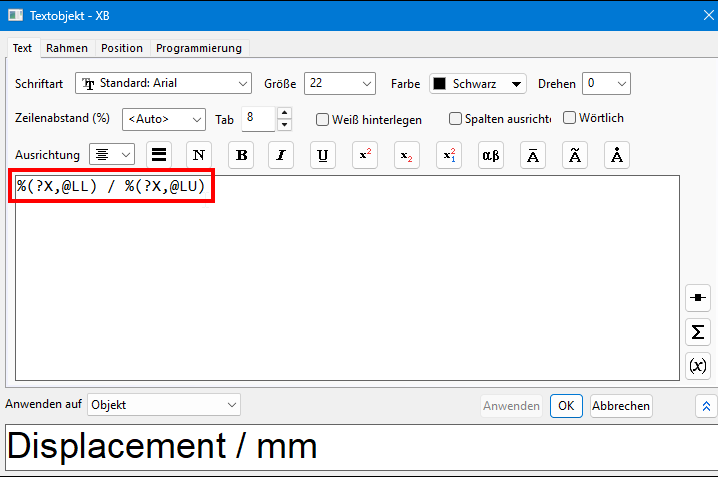

- Ersetzen Sie den im Textfeld vorhandenen String durch folgende Syntax:
- X-Achse:
%(?X,@LL) / %(?X,@LU) - Y-Achse:
%(?Y,@LL) / %(?Y,@LU)
- X-Achse:
- Bestätigen Sie die Änderungen mit der Schaltfläche „OK“.
Automatisierung via Design-Datei
Damit die Einstellungen nicht für jedes Diagramm manuell vorgenommen werden müssen, bietet ADDITIVE ein vorgefertigtes Design für 2D-Diagramme an.
- Download: Fordern Sie die Designdatei direkt bei unserem Support-Team per E-Mail an:
This email address is being protected from spambots. You need JavaScript enabled to view it. . - Installation: Die OPX-Datei einfach per Drag-and-Drop in den geöffneten Origin-Arbeitsbereich hineinziehen.
- Anwendung: Über die Designgalerie (F7) zwischen US- und DIN-Standard umschalten.
Weiterführende Informationen
Nicht nur die korrekte Achsenbeschriftung gehört zur DIN 461, sondern auch die normgerechte Darstellung der Koordinatenachsen.
Anleitung: Normgerechte Darstellung der Koordinatenachsen nach DIN 461
Individuelle Unterstützung
Bei spezifischen Fragestellungen zur Grafikerstellung oder Automatisierung in OriginPro steht das technische Team von ADDITIVE zur Verfügung:
