Gibt es ein Darstellungsproblem zwischen Origin 8.5 und 8.6?
Bilder
Erläuterung
Wie handhabt Origin den Wert "Infinity" (unendlich)?

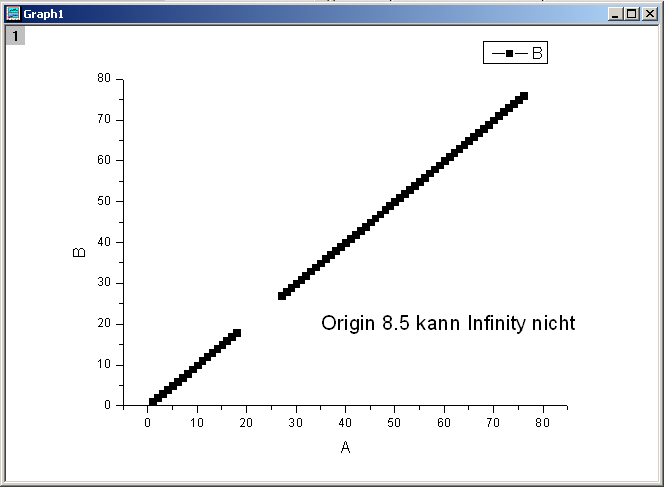

Origin 8.5 war es bereits in der Lage mit dem Wert Infinity in einem Worksheet umzugehen. Zwar ist es nicht möglich diese Werte einzugeben, aber man kann diesen "Wert" an den beiden Zeichen /0 in numerischen Spalten erkennen. Gezeichnet werden diese
unendlichen Werte in Graphen allerdings nicht. Sie erscheinen so wie die Werte für "not a Number", also fehlende Werte (Missing Values) oder auch -- bzw. 0/0.

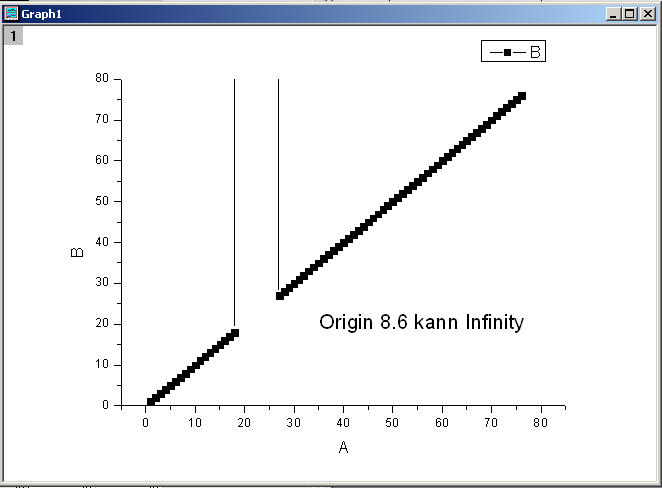

In Orgin 8.6 ist es nun auch möglich diese Werte
richtig zu plotten. Im Arbeitsblatt erscheinen "Infinity" Werte als -1.#IND und im Plot wird der Wert dann tatsächlich bis zum Rand des Graphen nach oben gezeichnet
Somit ergibt sich allerdings eine Unterschied in der Darstellung
der Daten zwischen Origin 8.5 und 8.6, weil ja Version 8.5 diese unendlichen Werte nicht angezeigt hat.
Möchte man auch in 8.6 auf die steigende Linie ins "Unendliche" verzichten, so sollte man die Werte im Worksheet von "Infinity" zu "not
a Number" konvertieren. Dazu ist dieses LabTalk Script in der Lage:
loop(ii,1,wks.ncols) {wcol(ii)=wcol(ii)$=="-1.#IND"?NA():wcol(ii);}Sie sollten ein Duplikat des Worksheets anlegen, wenn Sie auch die Daten mit den unendlichen Werten behalten möchten. Anschließend können Sie das Script im Script-Fenster ausführen.
